Démonstration audio multi-pièces Marshall expliquée

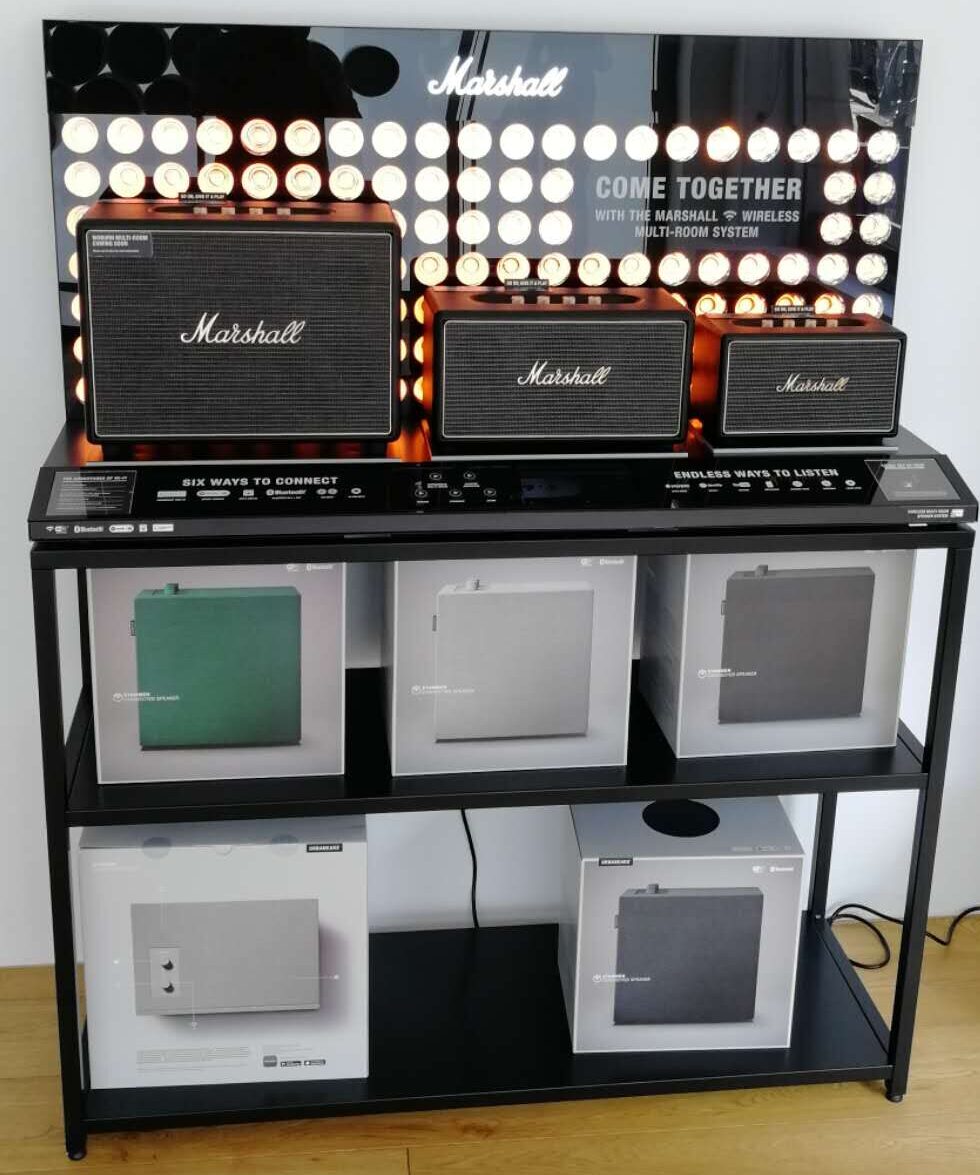

L’objectif du projet est de présenter les enceintes de la gamme Marshall dotées de la fonction de synchronisation multi-pièces. Marshall souhaite utiliser son lecteur multimédia version démo commerciale et nous fournir les entrées/sorties pour fonctionner avec son matériel ; notre lecteur multimédia répondra aux activations de l’utilisateur, que ce soit via les boutons natifs des enceintes Marshall ou les boutons poussoirs du présentoir commercial.

Expérience utilisateur

Mise sous tension de l’appareil, passage en veille.

Mode enceinte unique

Lorsque le client actionne le bouton rotatif de l’enceinte ou son bouton poussoir de sélection, l’enceinte diffuse les pistes en mode commercial et une vidéo de démonstration dédiée se lance sur l’écran vidéo de 7 pouces, la bande LED s’allume ; si l’utilisateur agit sur l’enceinte alors que la vidéo arrive à sa fin, une image fixe s’affiche jusqu’au départ du client (délai d’inactivité) ou jusqu’au basculement vers une autre enceinte ou un autre mode de démo (présentation système et synchronisation multi-pièces commandées par bouton poussoir).

Démo Présentation Système

Appuyez sur le bouton démo : le lecteur vidéo diffuse l’audio sur toutes les enceintes avec lecture de la vidéo de démonstration dédiée. Toutes les bandes LED s’allument.

Démo Multi-pièces

Appuyez sur le bouton multi-pièces : le lecteur vidéo diffuse l’audio sur toutes les enceintes avec lecture de la vidéo de démonstration multi-pièces dédiée, toutes les bandes LED s’allument.

Liste des composants

Écran vidéo 7 pouces × 1 unité ;·

Câble audio 3,5 mm vers 3,5 mm ×3, pour le contrôle de données entre les enceintes et l’écran vidéo·Câble audio

3,5 mm vers 3,5 mm pour l’envoi de l’audio vers les enceintes ×3·Bandes LED ×3·

Boutons poussoirs à LED ×3

Connexions

A1, A2, A3 : Sortie audio vers les enceintes via adaptateur 3,5 mm vers RCA ; A1 vers Woburn ; A2 vers Stanmore ; A3 vers Acton ;·C1, C2, C3 : Contrôle de données vers les enceintes ; C1 pour Woburn ; C2 pour Stanmore ; C3 pour Acton ;·1,2,3,4,5 : Connecteur Molex pour boutons poussoirs ; 1 pour Woburn ; 2 pour Stanmore ; 3 pour Acton ; 4 pour Présentation Système ; 5 pour Multi-pièces ;·Bande LED L1 pour Woburn ; L2 pour Stanmore ; L3 pour Acton ;

Défis & Notre innovation

Le client requiert la fonctionnalité idéale suivante :Si le client appuie sur un bouton prédéfini de l’une des enceintes pendant la fonction Multi-pièces (ou Présentation Système), cette enceinte spécifique devient active et le présentoir repasse en mode enceinte unique.Cependant, les boutons natifs de l’enceinte restent inactifs en mode multi-pièces ou présentation système ; il s’agit d’un problème de micrologiciel des enceintes Marshall. Ainsi, l’action sur les boutons de sélection prédéfinis ne génère aucun retour, car les enceintes ne répondent pas à cette commande.Après tests, nous avons constaté que le micrologiciel Marshall intègre un délai de sortie pour le mode présentation système et le mode multi-pièces. Pendant ce délai, la LED indicateur de l’enceinte reste allumée pour afficher l’état Multi-pièces ou Présentation Système pendant 6 secondes avant de s’éteindre ; passé ce délai, l’action sur les boutons prédéfinis peut générer un retour des enceintes.Afin d’éviter toute confusion pour l’utilisateur, nous avons ajouté une image fixe à la fin de la vidéo de démonstration. La durée de cette image fixe peut être personnalisée via le menu à l’écran de l’écran vidéo, accessible par télécommande.
